CRIANDO INTERFACE IHM COM OPENWIRE E VISUINO PARA O U-BLOX NINA W102
O objetivo deste BLOG é demonstrar como é possível utilizar o OPENWIRE junto com o VISUINO (este último para programar o módulo U-BLOX NINA W102) para criarmos uma IHM e mostrar os dados enviados pelo próprio W102 programado de forma muito rápida. O meio de comunicação utilizado foi a UART do PC e U-BLOX NINA W102, outras podem ser selecionadas.

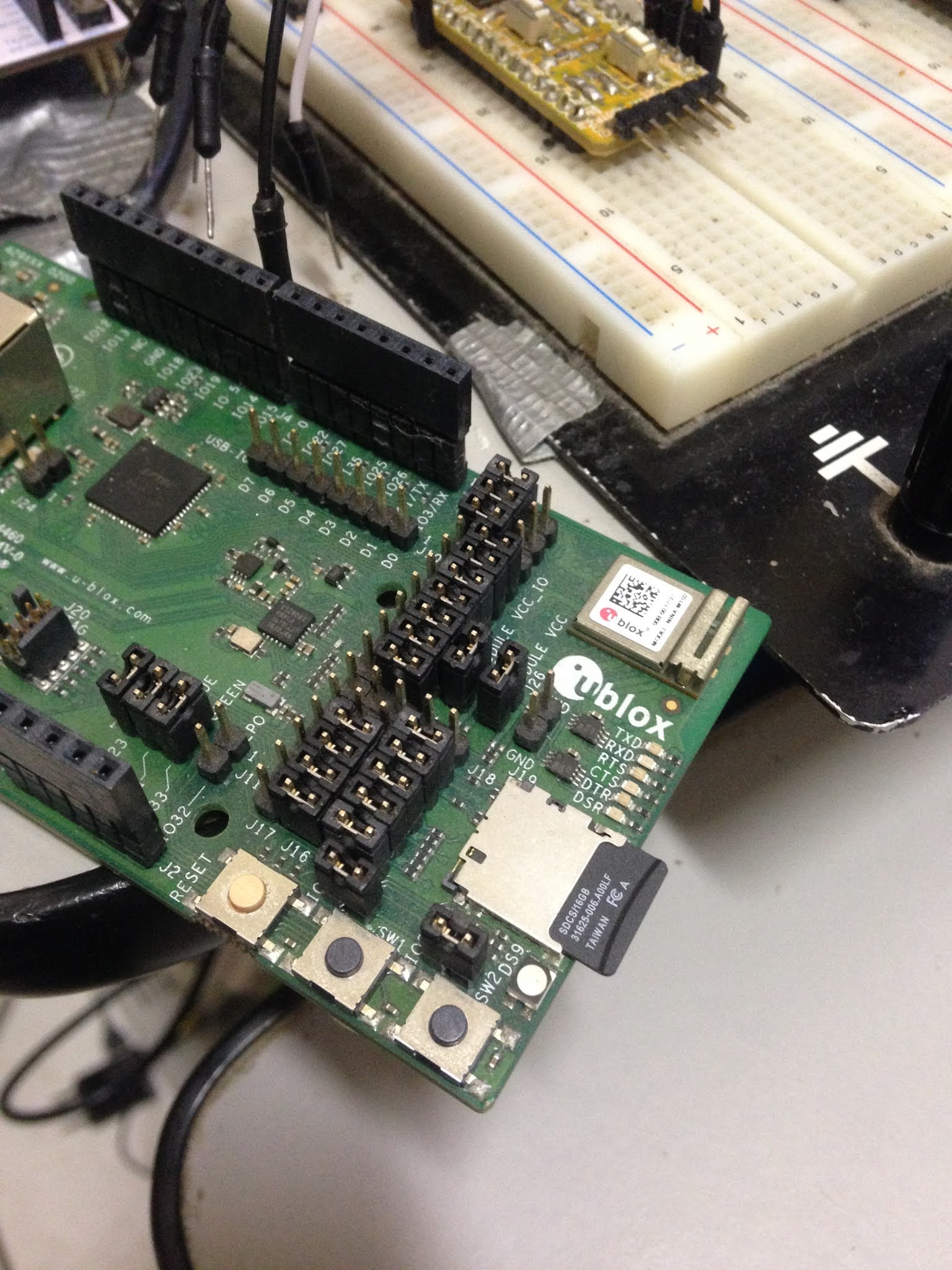

UBLOX NINA W102
OPENWIRE WIRE STUDIO
O OpenWire Studio é um ambiente gráfico de desenvolvimento e execução que contém a poderosa tecnologia de processamento de stream que temos aperfeiçoado por mais de uma década. Nenhum outro compilador de software ou IDEs são necessários. O OpenWire Studio foi projetado para ser extremamente fácil de usar, mesmo pelos usuários mais inexperientes, ao mesmo tempo que inclui recursos muito poderosos e avançados para usuários avançados. Seu ambiente intuitivo permite que até mesmo os desenvolvedores de software não construam e executem aplicativos simplesmente fazendo diagramas de fiação: Os "fios" são como aqueles que conectam uma TV a um videocassete ou alto-falantes a um sistema surround; os pinos OpenWire são análogos aos conectores onde você conecta os fios; e os componentes OpenWire correspondem aos componentes de entretenimento (TV, alto-falantes, etc.). Com o OpenWire Studio, você pode construir sua solução hoje. Você simplesmente: Arraste componentes de uma paletaDesenhe fios para conectar as saídas às entradas e dê RUN
VISUINO
Visuino é o mais recente software inovador da Mitov Software. Um ambiente de programação visual que permite programar suas placas Arduino. ... Os componentes encontrados no software Visuino representam seus componentes de hardware e você pode criar e projetar facilmente seus programas usando o recurso de arrastar e soltar.
Instalação do OPENWIRE (FULL FREE)
Baixe em www.mitov.com
Abra o VISUINO e monte o projeto
O que faz o projeto ?
-Cada segundo gerá um PULSO..
-...para o bloco que vai gerar um número RANDOM de 0 à 40
-Então número é empacotado (Packet) para ser enviado pela serial do U-BLOX NINA W102
Dentro do Pacote (FRAME) foi reservado um campo do tipo Unsigned Integer 8
-Altere microcontrolador principal para u-blox NINA-W10 series (ESP32)

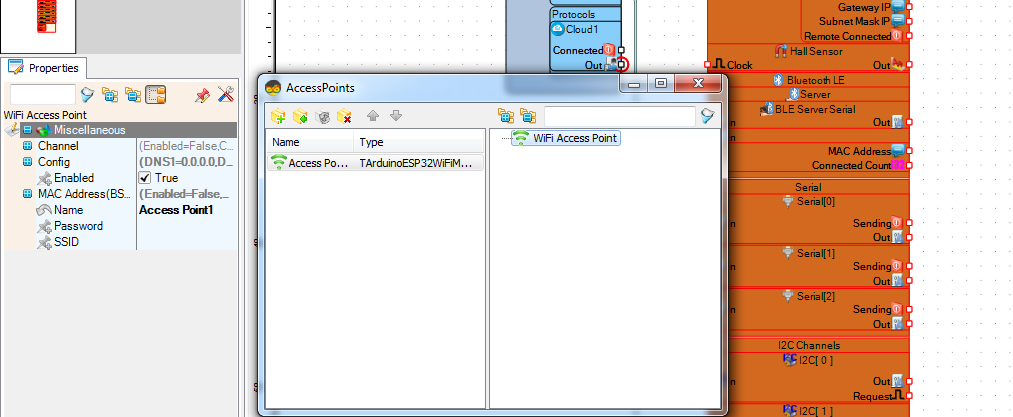

-Agora defina a parte de conexão WIFI do UBLOX NINA W102
Coloque dados do seu AP
-Compile,Grave e resete o UBLOX NINA W102
-Neste momento, a cada 1 segundo, o UBLOX NINA W102 vai transmitir o número Random pela serial (9600,N,8,1)
-Abra o OpenWire e monte o projeto abaixo.
-Selecione a COMM onde está o UBLOX NINA W102
-Desmonte o pacote (Unpacket) recebido pela Serial (enviado pelo UBLOX NINA W102)
-Encaminhe para os Gauges, Termômetros, etc.
-Clique agora no Play
Sucesso!!!!
IHM rodando!!!
UBLOX NINA W102
